آموزش روش نوشتن متن فارسی در اتوکد

آموزش روش نوشتن متن فارسی در اتوکد
دیدگاه کاربران 12
ثبت دیدگاه
کالاهای مرتبط
مطالب مرتبط
  1. نرم افزار کدفا را از لینک زیر دانلود و نصب کنید.

    دانلود کدفا فارسی نویس اتوکد ورژن 2021

  2. سپس کدفا را نصب و فعال سازی موقت کنید. برای این کار، روش نصب کدفا را مطالعه نمایید یا اینکه فیلم آموزشی که همراه کدفا ارائه شده را ببینید.
  3. حالا برای نوشتن متن فارسی، درخط فرمان اتوکد تایپ کنید: cadfa و اینتر کنید.

لطفا قبل از استفاده از کدفا، راهنمای کدفا را مطالعه کنید. مطالعه این راهنما کمتر از 5 دقیقه طول می کشد و بعد از مطالعه آن تجربه بهتری در استفاده از قابلیت های کدفا به دست خواهید آورد.



روش نوشتن متن انگلیسی در اتوکد

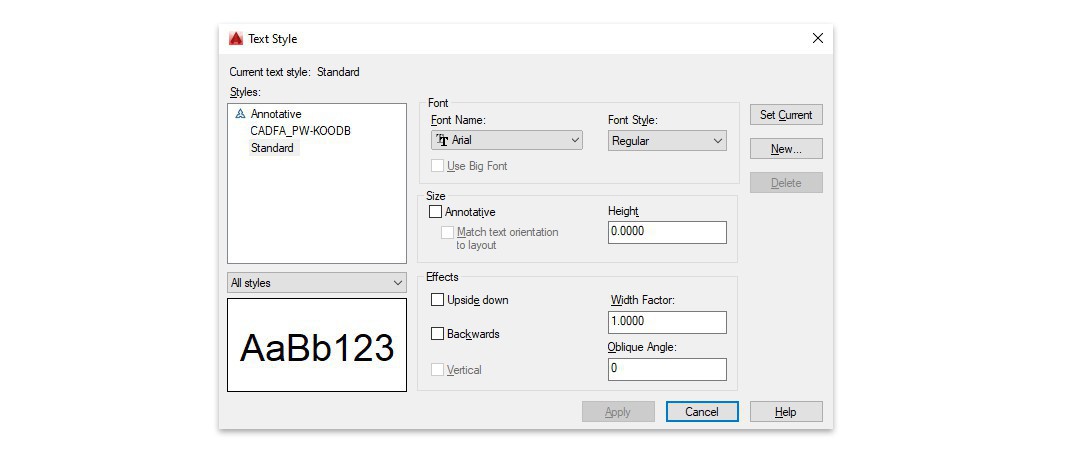

  1. ابتدا یک Style تعریف می کنیم. برای این کار در اتوکد تایپ کنید: style و کلید اینتر روی کیبورد را بفشارید. پنجره Text Style باز می شود.ایجاد Text Style در اتوکد

  2. روی دکمه New کلیک کنید. در کادری که باز می شود تایپ کنید: en و دکمه ok را کلیک کنید.

  3. استایلی که ایجاد کردید به لیست Styles در سمت چپ پنجره Text Style، اضافه می شود. روی آن کلیک کنید تا در حالت انتخاب شده قرار گیرد. در سمت راست در قسمت Font روی کادر کشویی زیر عنوان Font Name کلیک کنید و از لیست یک فونت دلخواه انتخاب کنید.

  4. روی دکمه Set Curent کلیک کنید تا استایلی که تعریف کرده اید به عنوان استایل پیشفرض قرار گیرد.

  5. روی دکمه Close کلیک کنید تا پنجره Text Style بسته شود.

  6. در اتوکد تایپ کنید dtext و کلید اینتر روی کیبورد را بفشارید.

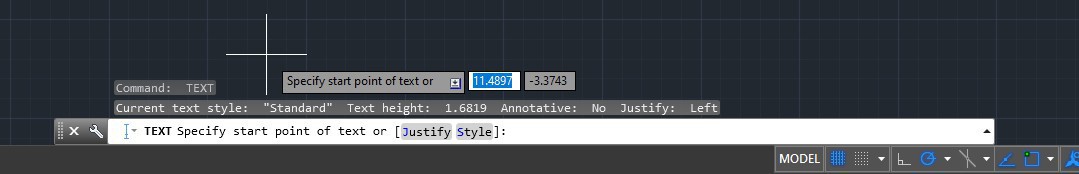

  7. در جواب اعلانی که ظاهر می شود یک جای خالی در اتوکد، کلیک کنید. (این نقطه قرار گیری متن خواهد بود.)

    آموزش روش نوشتن متن فارسی در اتوکد

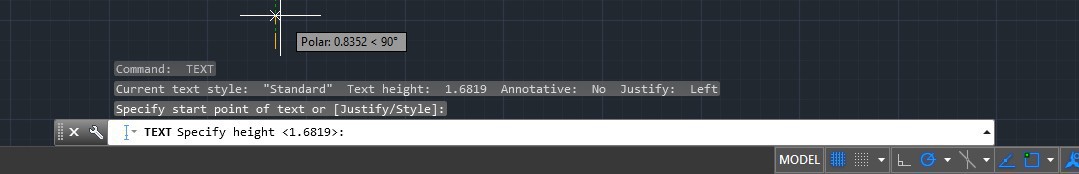

  8. سپس ماوس را به سمت کمی بالاتر از نقطه قبلی حرکت داده و کلیک کنید. (ارتفاع متن برابر خواهد بود با فاصله نقطه اول و این نقطه ای که کلیک کردید.)

    آموزش روش نوشتن متن فارسی در اتوکد

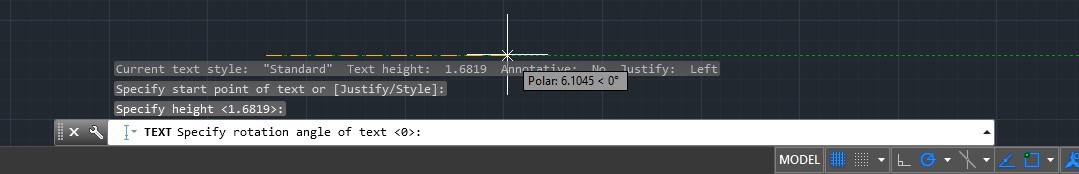

  9. در جواب سومین اعلان از طرف اتوکد ماوس را به سمت راست حرکت داده و کلیک کنید. (زاویه نوشته شدن متن برابر خواهد بود با زاویه ی خطی فرضی که از نقطه اول تا این نقطه ترسیم می شود.

    آموزش روش نوشتن متن فارسی در اتوکد

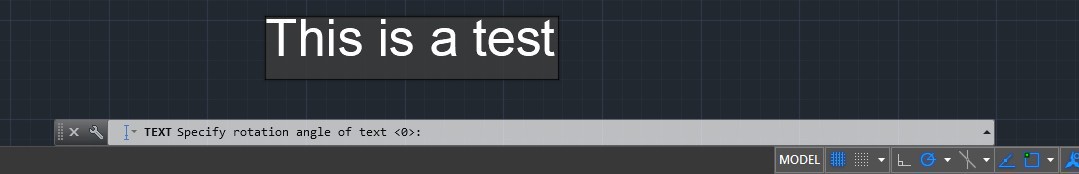

  10. حالا تایپ کنید: "This is a test" و دکمه اینتر روی کیبورد را دو بار بفشارید.

    آموزش روش نوشتن متن فارسی در اتوکد



روش نوشتن کاراکترهای خاص در اتوکد

برای نوشتن کاراکترهای خاص در اتوکد می توانیم از برنامه character map ویندوز استفاده کنیم. به عنوان مثال برای تایپ m² یا m³ برنامه character map ویندوز را اجرا کرده و از لیست فونت، arial را انتخاب می کنیم. سپس کاراکتر مورد نظر را پیدا کرده و روی دکمه "select" کلیک می کنیم تا انتخاب شود. سپس روی دکمه "copy" کلیک کنید تا در کلیپ بورد کپی شود. حالا در اتوکد در متنی که در حال تایپ هستید، از کلیدهای ترکیبی "Ctrl + v" استفاده کنید تا متن در محل مورد نظر قرار گیرد.

روش دیگر استفاده از کدهای یونیکد هست به این صورت که مثلا برای نوشتن m² یا m³ ، ابتدا m را تایپ کنید و سپس عبارت "\u+00b2" یا "\u+00b3" را تایپ کنید. دقت داشته باشید که دقیقا باید به همین صورتی که اینجا نوشته شده تایپ کنید ابتدا "\" سپس "u" سپس "+" و در نهایت کد هگزادسیمال کاراکتر را وارد کنید. یعنی "00b2" .

همچنین می توانید به این صورت عمل کنید: مثلا برای نوشتن m² در اتوکد، تایپ کنید: m و سپس کلید Alt روی کیبورد را نگهدارید و تایپ کنید "0178" .

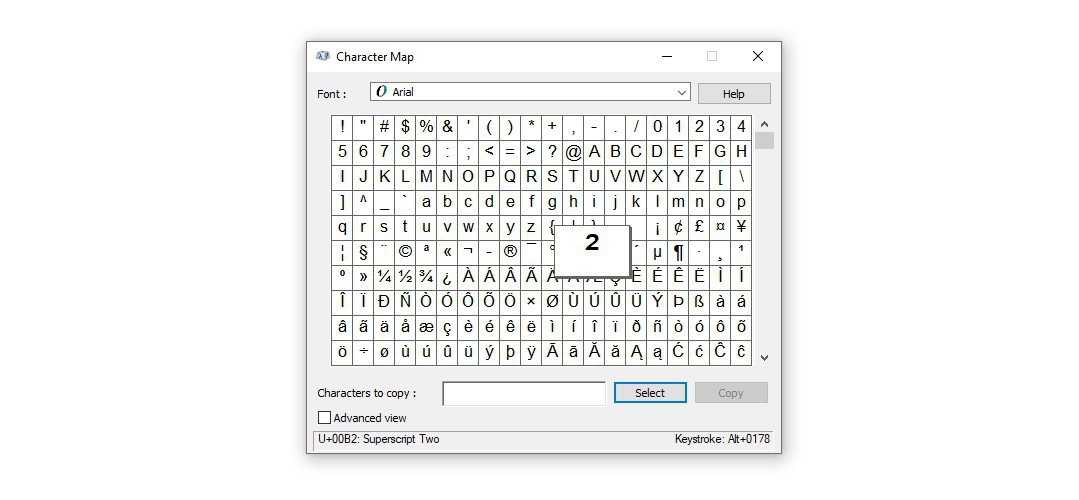

در برنامه character map در قسمت نوار وضعیت برنامه، کد یونیکد کاراکتری که روی آن کلیک کرده اید و همچنین روش دسترسی سریع به وسیله استفاده از Alt مربوط به آن کاراکتر را نیز مشاهده می کنید. تصویر زیر را ببینید.

برنامه کاراکتر مپ ویندوز

دیدگاه کاربران درباره ی آموزش روش نوشتن متن فارسی در اتوکد

5
12
5
4
3
2
1
N
nima
12 آذر 1398
مثلا وقتی تو اتوکد یه نقظه انتخاب میکنیم بعد میخوایم یه خط بکشیم!!اندازه و جهت هیچینمیاد روی موس تو اتوکد من نمیدونم فک کنم یه چیزیو خاموش کرده باشم :sad: کمککککککک :eek: :eek: واقعا ممنونتون میشم اگه کمک کنین
N
nima
18 مهر 1397
سلام خسته نباشید مشکلی در پلات گرفتن دارم با هر فونت فارسی که می نویسم موقع پلات گرفتن بهم میریزد ولی در پریویوی پلات درست است لطفا راهنمایی بفرمایید. با تشکر نیما ناصری
مدیر سایت
19 مهر 1397

برای فارسی نوشتن در اتوکد به صورتی که هم هنگام نمایش و هم هنگام پرینت فونت ها به هم نریزد باید از یک نرم افزار فارسی نویس استفاده کنید. کاتب یا کدفا

H
حمید
28 دی 1396
سلام
لطفا راهنمایی بفرماییید برای مقیاس های مختلف سایز فونت ها را چند بگیریم. منظور برای مقیاس یک پنج هزارم اندازه فونت نوشته هامون چند باشه
مدیر سایت
30 دی 1396

سایز متون بستگی به سایز پرینت داره. اینکه روی کاغذی با چه سایزی قراره پرینت بشه. باید چند نمونه تست بگیرید تا به یک استاندارد برسید.

S
setareh
01 دی 1396
سلام؛توی اتوکدم متنیو که تایپ میکنم فارسی؛برعکس مینوسه و حروف جدا از هم هس؛میتونین راهنماییم کنین؟ :cry:
مدیر سایت
03 دی 1396

نرم افزار کدفا رو امتحان کنید، ببینید مشکلتون رفع میشه یا خیر.

دانلود کدفا
روش نصب کدفا
راهنمای فارسی نویسی در اتوکد با کدفا
خرید لایسنس فارسی نویس کدفا

H
هادی
26 آذر 1396
سلام
ی سوال داشتم در مورد text در اتوکد
ما ی فایل داریم با چند تا متن mtext جدا از هم
حالا میخوایم فونت تمام این متن ها رو باهم از ی فونتی به times new تغییر بدیم گزینه Match هم کار نمینه>برای این کار راه حل کوتاه سراغ دارید؟ممنون میشم اگه معرفی کنید
مدیر سایت
27 آذر 1396

سلام. اگر براتون مهم نیست که متن ها حتما mtext باشند، میتونید متن ها رو انتخاب و EXPLODE کنید و سپس از MATCHPROP استفاده کنید. در غیر اینصورت، با autolisp میتونید این کار رو انجام بدید، که لازم هست کمی کد اتولیسپ بنویسید.

S
ستاره مرشدی
31 مرداد 1396
با سلام
اگر بخواهیم چند متنی که در اتوکد نوشته ایم بخواهیم در یک راستا بیاوریم چه دستوری را باید انجام دهیم.
با تشکر از شما
مدیر سایت
01 شهریور 1396

اگر متنهای مورد نظر شما، "متن تکخطی" یا به عبارتی "Single line text"، باشد، متن ها را انتخاب کنید. سپس در خط فرمان اتوکد تایپ کنید: CH و اینتر کنید. در پنجره ای که باز می شود یعنی "پنجره Properties"، در قسمت "Geometry" به دنبال فیلد "Position X" بگردید. خواهید دید که مقدار "*VARIES*" نوشته شده است یعنی اینکه موقعیت قرار گیری این متون نسبت به محور Y، متفاوت است. برای اینکه همه متون نوشته شده در یک تراز عمودی قرار گیرند، یک عدد برای فیلد "Position X"، وارد کرده و اینتر کنید.

M
محمد علی طالب زاده
10 آبان 1395
جناب آقای پورعباس
سلام و روز بخیر
می خواستم راهنمایی بفرمایید ، برای اینکه برای درج مولتی تکست یا جملات در چند خط ،آیا باید در فارسی نویس کدفا کار خاصی انجام داد یا باید هر بار یک جمله را تایپ و جایگزین نمود
طالب زاده
مدیر سایت
11 آبان 1395

با سلام و احترام، جناب طالب زاده، با کدفا فقط می تونید متون single line بنویسید. کدفا از multyline پشتیبانی نمی کنه.

M
میثم جمالی
04 آبان 1395
با سلام
برای تایپ متن در اتوکد در یک کادر مشخص از قبل تعیین شده از چه روشی باید استفاده شود؟ به گونه ای که اندازه کادر مشخص باشد و قابل تغییر نبوده و با اضافه یا کم نمودن حروف، صرفن متن نوشته شده جمع یا باز می شود.
مدیر سایت
05 آبان 1395

سلام. می تونید از دستور text در اتوکد استفاده کنید. اما اگه کاملا نیاز شما رو در این مورد برطرف نمی کنه چاره ای ندارید جز اینکه از یک زبان برنامه نویسی مثل ویژوال لیسپ استفاده کنید و یک دستور جدید ایجاد کنید.

A
امید
29 تیر 1395
با سلام

برای نوشتن در اتوکد از دستور FT+Enter چه تنظیماتی باید انجام بدیم؟

با تشکر
مدیر سایت
30 تیر 1395

با سلام. تا جایی که من اطلاع دارم دستوری به نام FT در اتوکد وجود ندارد. شاید برنامه های نوشته شده توسط شخص ثالث رو روی اتوکد، نصب کردید.

M
مصطفی
31 خرداد 1395
چجوری میشه توی متن توان اضافه کرد مثلا mبه توان2
مدیر سایت
01 تیر 1395

ممنون از پرسش خوب شما. مطلب فوق رو اصلاح کردم و در اون توضیح دادم که چطور می تونید کاراکترهای خاص رو تایپ کنید. لطفا مطلب: آموزش روش نوشتن متن فارسی در اتوکد رو یک بار دیگه مطالعه کنید.

M
محمدرضا رئیسی
28 فروردین 1395
با سلام
من هرچی تایپ میکنم هنگام نمایش درسته ولی هنگام پرینت برعکس میشه دلیلش چی هست لطفا راهنمایی کنید .
مدیر سایت
31 فروردین 1395

برای فارسی نوشتن در اتوکد باید از نرم افزارهای جانبی استفاده کنید. نرم افزار کدفا رو از لینک زیر دانلود و تست کنید.

کدفا فارسی نویس اتوکد ورژن 2021



SH
شفا
23 تیر 1394
چه جوری میشه نماد قطر دایره ϕ رو در متن نوشت؟
مدیر سایت
24 تیر 1394

برای تایپ کاراکترهای خاص مثل فی یا تور ، کلید پنجره ویندوز روی کیبورد رو فشار داده و نگه دارید و همزمان کلید "R" رو بزنید. در پنجره ای که باز میشه تایپ کنید: "charmap" و اینتر کنید. ابزار "Character Map" ویندوز اجرا میشه که می تونید به روش کپی کردن و چسباندن (Copy & Paste) ، کاراکتر مورد نظرتون رو مورد استفاده قرار بدید.
