رفع مشکل چاپ متن فارسی نوشته شده در اتوکد با فونت های truetype استاندارد ویندوز

متنی که با دستور MTEXT در اتوکد و با فونت های truetype استاندارد ویندوز مانند ARIAL نوشته شده باشد به وسیله بعضی از پرینترها با کمی تنظیم قابل چاپ صحیح است.

رفع مشکل چاپ متن فارسی نوشته شده در اتوکد با فونت های truetype استاندارد ویندوز
دیدگاه کاربران 6
ثبت دیدگاه
کالاهای مرتبط
مطالب مرتبط

نکته: این روش فقط روی متون چند خطی (MTEXT) درست عمل می کند. اگر می خواهید مشکل فارسی نویسی در نقشه های اتوکد را برای همیشه برطرف کنید، از کدفا (cadFA) استفاده کنید.

برای رفع مشکل به روش زیر عمل کنید:

پس از اجرای فرمان PLOT در اتوکد، نوع پرینتر را مشخص کنید.

دگمه Properties در مقابل عنوان پرینتر را کلیک کنید.

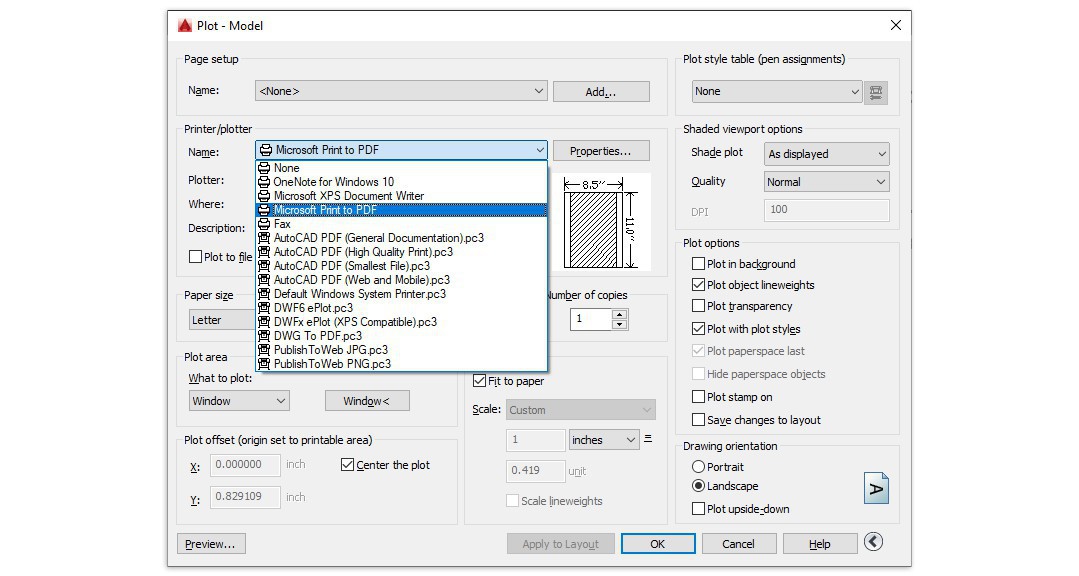

پنجره Plot اتوکد
در پنجره Plotter Configuration Editor در تب Devices and Document Settings روی علامت باضافه در کنار عنوان Graphics کلیک کنید.
اگر زیرعنوان truetype text وجود داشت روی آن کلیک کنید.
در پایین پنجره گزینه Truetype as text را انتخاب کرده و تنظیمات را ذخیره کنید.

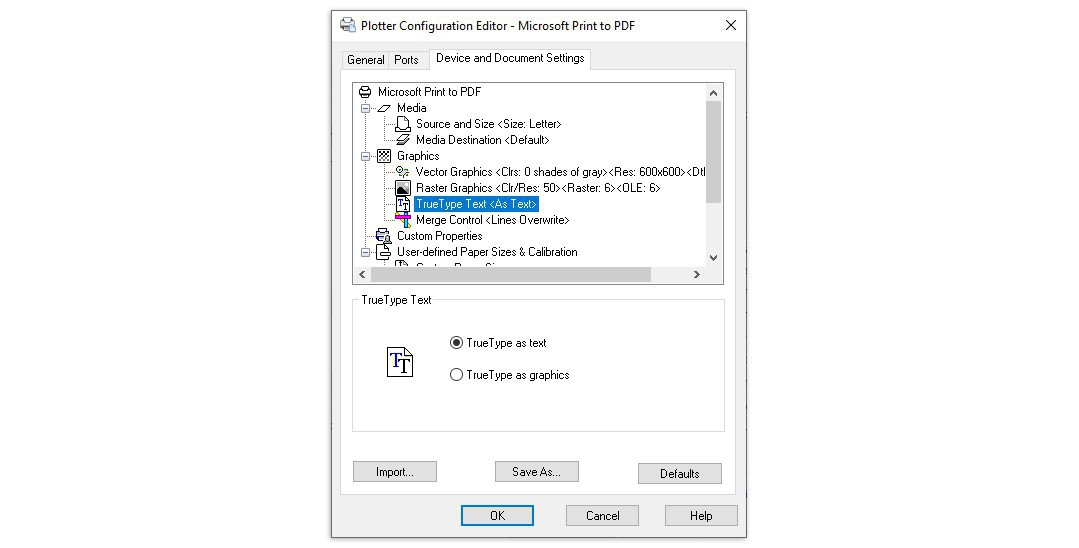

پنجره Plotter Configuration اتوکد



دیدگاه کاربران درباره ی رفع مشکل چاپ متن فارسی نوشته شده در اتوکد با فونت های truetype استاندارد ویندوز

5
6
5
4
3
2
1
H
حسین
28 خرداد 1398
با سلام و تشکر
من در اتوکدبطور معمول مشکلی در این مورد ندارم
ولی بعضی فایل هام از یه مرحله به بعد هنگام چاپ فونت فارسی بهم ریخته میشه. با اینکه تمام مشخصات style text , style Plot در هردو فایل یکی است!
Graphics را هم چک کردم پیش فرض روی Truetype as text میبا شد.
من خودم در این هنگام از یک فایل سالم یک save as تهیه میکنم سپس محتوای فایل ناقص را به فایل جدید کپی میکنم.
راه حل بهتری سراغ ندارید؟
با تشکر
مدیر سایت
30 خرداد 1398

راه حل خوبیه.

M
Mahdi
12 آبان 1397
عرض سلام و خسته نباشید.
کار من به این صورته که یک سری نقشه های موجود رو باید ادیت کنم و اصطلاحا نقشه های ازبیلت رو آماده میکنم
و مشکل هم در اتوکد به این صورته که تکست باکس هایی که ایجاد کردم، موقع پرینت گرفتن خالی هستن، فقط یه مستطیل که هیچ متنی توش نیست
لطفا راهنمایی کنید
مدیر سایت
13 آبان 1397

با سلام، فایلتون رو به تلگرام مندرج در صفحه ی تماس با ما ارسال کنید تا بررسی کنم.

M
محمد
25 بهمن 1395
منم همچین مشکلی دارم لطفا راهنمایی کنین دوستان
مدیر سایت
26 بهمن 1395
R
رضا
22 شهریور 1395
راهنماییهاتون بی نظیر بود ، ممنون و خسته نباشید
J
javad
04 آبان 1394
با سلام
من در اتوکد 2016 هنکام خروجی اتوکد به بی تی اف فونت فارسی به هم می ریزد، در تنظیمات اتوکد کرینه true type text را ندارد لطفا راهنمایی کینید
مدیر سایت
05 تیر 1394
H
had
15 اردیبهشت 1394
با تتشکر از راهنمایی تان .
