مشکل نمایش فونت فارسی در اتوکد معمولا به یکی از دلایل زیر اتفاق می افتد:

  • عدم وجود فونت
  • تنظیم قلم (Style) روی فونت (Font) اشتباهی

این مقاله سعی می کند دلایل بروز مشکل نمایش فونت فارسی در اتوکد و روش برطرف نمودن آن را مورد بررسی قرار دهد. این موارد شامل مشکلات در پرینت نمی شود.

آنچه در این مقاله بررسی می شود مربوط به نوشته های تک خطی که به singleline text در اتوکد معروفند، می شود و نوشته های multyline text را شامل نمی شود.

در صورتی که با نوشته های Multyline مشکل دارید، لطفا مطلب "رفع مشکل چاپ متن فارسی نوشته شده در اتوکد با فونت های truetype استاندارد ویندوز" را مطالعه کنید.



عدم وجود فونت

یکی از شایعترین دلایل درست نمایش داده نشدن فونت ها در فایل های اتوکد عدم وجود فونت است. برای رفع این مشکل ابتدا باید ببینید که فایل اتوکد شما حاوی چه فونت هایی است و از نصب فونت های مورد نیاز روی سیستمتان مطمئن شوید.

روش برطرف نمودن مشکل

  1. فایل مورد نظر را در اتوکد باز کنید.
  2. در خط فرمان اتوکد تایپ کنید: Style و اینتر کنید. همچنین در اتوکد 2016 با کلیک روی منوی Annotate و سپس کلیک روی آیکون فلش در قسمت Text می توانید این کار را انجام دهید.

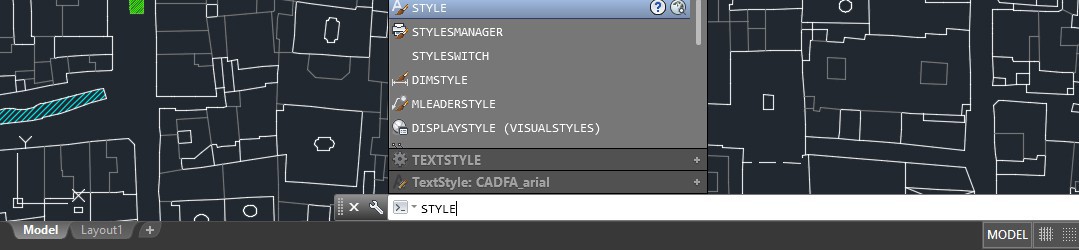

    باز کردن پنجره text style باز کردن پنجره text style

  3. پنجره Text Style نمایش داده می شود.

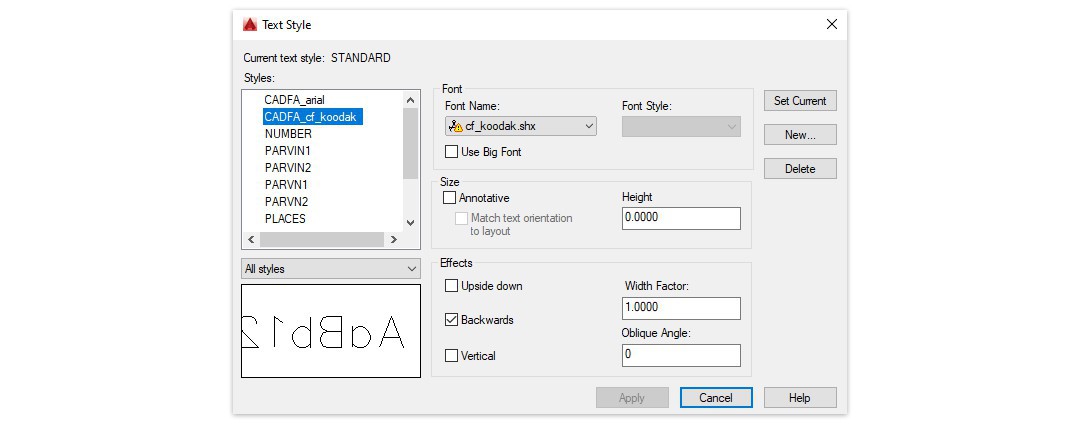

    پنجره text style پنجره text style

  4. در پنجره Text Style در سمت چپ در قسمت Styles لیست قلم های تعریف شده را می بینید و با کلیک روی هر کدام در سمت راست در قسمت Font، زیر عنوان Font Name نام فونتی که برای این قلم تنظیم شده را مشاهده می کنید. بنابراین روی تک تک استایل های (قلم ها) کلیک کنید و مطمئن شوید که کنار نام فونت آن یک علامت مثلث زردرنگ نباشد. فونت هایی که کنار آن علامت مثلث زردرنگ قرار داشته باشد در سیستم شما نصب نیست و شما باید در اینترنت به دنبال آن بگردید و آن را نصب کنید. تعدادی فونت فارسی را می توانید از اینجا دانلود کنید.
  5. اگر فونت شما پسوند SHX داشت از نوع فونت های اتوکد است که باید پس از دانلود آن را در پوشه Fonts اتوکد قرار دهید در غیر این صورت از نوع فونت های ویندوز است که لازم است در پوشه Fonts ویندوز قرار گیرد.
  6. پس از نصب فونت، اتوکد را ببندید و فایل مورد نظر را دوباره باز کنید.

اگر مشکل برطرف نشد، ممکن است قلم (Style) روی یک فونت اشتباه تنظیم شده باشد. بنابراین ادامه مطلب را بخوانید:

تنظیم قلم (Style) روی فونت (Font) اشتباهی

برای اینکه این مشکل را برطرف نماییم کمی موضوع را باز می کنیم:

فونت چیست؟ به عبارت ساده، فونت یک فایل است که حاوی جدولی است برای تبدیل کاراکترهای صفحه کلید به کاراکتر قابل مشاهده در مانیتور.
فارسی نویسی در اتوکد با فارسی نویسی در سایر نرم افزار های گرافیکی کمی متفاوت است. به این صورت که اگر شما مثلا در فتوشاپ نسخه خاورمیانه با صفحه کلید فارسی متنی را با فونت Tahoma تایپ کنید و سپس فونت را به B Titr تغییر دهید، مشکلی به وجود نمی آید اما اگر همین کار را در اتوکد انجام دهید، ممکن است به ظاهر متوجه مشکلی نشوید ولی به هنگام پرینت حروف کاملا به هم می ریزد. بنابراین نرم افزارهای فارسی نویس در اتوکد سعی می کنند با ترفندی این مشکل را رفع نمایند و این کار را با تعریف یک فایل فونت که حاوی همان جدول ذکر شده است و یک فایل مبدل که حاوی کدهای برنامه نویسی برای استفاده از آن جدول است انجام می دهند. اما متاسفانه برنامه نویسان در این زمینه هیچ استانداردی را رعایت نمی کنند به همین دلیل اگر شما مثلا نقشه ای داشته باشید که طراح یا نقشه کش آن، برای نوشتن متن فارسی از نرم افزار کاتب استفاده کرده باشد و بعدا بطور اشتباه قلمی که با آن نوشته شده را روی فونت SHIRAZ.SHX تنظیم کرده باشد، متن نوشته شده کاملا ناخوانا خواهد شد.

هر کدام از این نرم افزارهای فارسی نویس اتوکد به همراه خود تعدادی فونت را عرضه می کنند به عنوان مثال فونت های NASKH.SHX و Graphic.SHX و KUFI.SHX از یک خانواده هستند و با کاتب می توان با آن ها تایپ کرد و در عوض فونت های SHIRAZ.SHX و FERDOS.SHX از یک خانواده دیگر هستند. تعدادی از نرم افزارهای فارسی نویس هم عبارتند از مریم، پروین، البرز، کاتب، FARSI.LSP و البته کدفا.
مشکل باز هم میتواند از این فراتر رود چرا که نه تنها هیچ کدام از نرم افزارهای ذکر شده (به غیر از کدفا) فونت های نرم افزار دیگر را پشتیبانی نمی کنند بلکه ورژن های جدید تعدادی از آن ها با ورژن قدیمی آن سازگار نیست به عنوان مثال فونت های پروین 98 و پروین 2003 ، جداول متفاوتی را تعریف می کنند و به همین دلیل اگر نقشه شما حاوی متن هایی با فونت پروین 98 باشد، اگر فونت ها را روی پروین 2003 تنظیم کنید هیچ چیز قابل خواندن نخواهد بود.
خب حالا که با مشکل آشنا شدیم روش رفع آن سادست:

روش برطرف نمودن مشکل

  1. ابتدا فایل مورد نظر را در اتوکد باز کنید. و یکی از متن هایی که درست نمایش داده نمی شود را انتخاب کرده و در اتوکد تایپ کنید CH و اینتر کنید. در اتوکد 2013 با انتخاب متن و کلیک راست و انتخاب گزینه Properties… به نتیجه مشابهی خواهید رسید. پنجره Properties نمایش داده می شود.

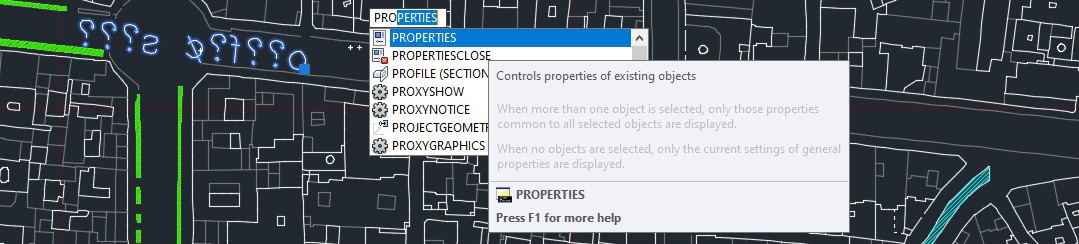

    باز کردن پنجره properties باز کردن پنجره properties

  2. در پنجره Properties در قسمت Text جلوی عنوان Style نام قلمی که متن با آن نوشته شده را ملاحظه می کنید. نام قلم را به خاطر بسپارید.

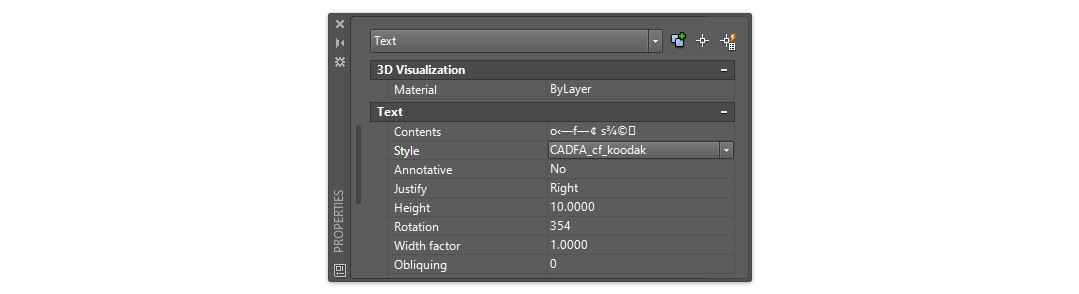

    پنجره properties پنجره properties

  3. در خط فرمان اتوکد تایپ کنید: Style و اینتر کنید. همچنین در اتوکد 2016 با کلیک روی منوی Annotate و سپس کلیک روی آیکون فلش در قسمت Text می توانید این کار را انجام دهید.

    باز کردن پنجره text style باز کردن پنجره text style

  4. پنجره Text Style نمایش داده می شود.

    پنجره text style پنجره text style

  5. در پنجره Text Style در سمت چپ در قسمت Styles لیست قلم های تعریف شده را می بینید و با کلیک روی هر کدام در سمت راست در قسمت Font، زیر عنوان Font Name نام فونتی که برای این قلم تنظیم شده را مشاهده می کنید. نام قلمی که در مرحله 2 مشاهده کردید را در این لیست پیدا کرده و روی آن کلیک کنید. اگر کنار نام فونت آن آیکون زردرنگی را مشاهده کردید به این معناست که فونت روی سیستم شما نصب نیست و باید طبق آنچه در ابتدای این مقاله ذکر شده عمل کنید در غیر این صورت سعی کنید قلم را روی فونتی از خانواده ای دیگر تنظیم کنید. (خانواده فونت مجموعه ای از فونت ها هستند که جدول کاراکتر مشابهی دارند و نرم افزار خاصی آن ها را پشتیبانی می کند و با تغییر فونت قلم در اتوکد متن نمایش داده شده به هم نمی ریزد. برای مشاهده خانواده فونت ها و دسته بندی آن ها اینجا کلیک کنید.)

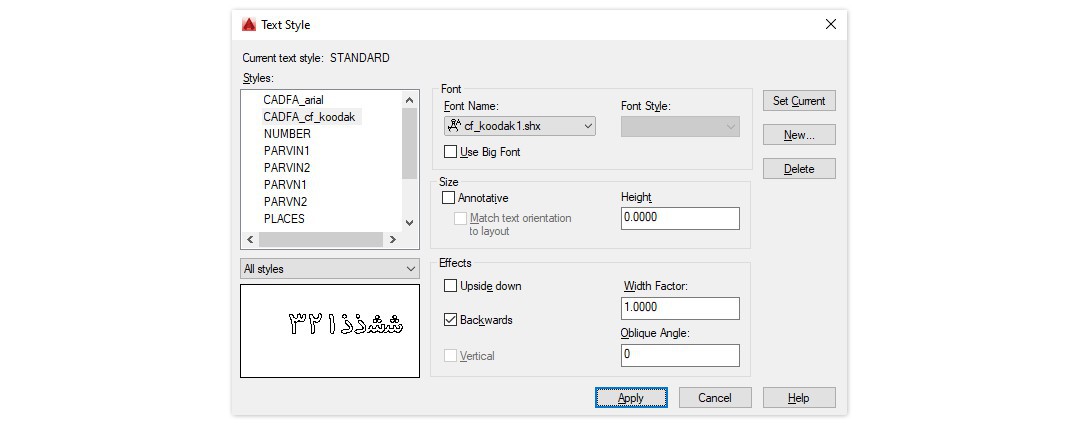

    رفع مشکل نمایش فونت فارسی در اتوکد رفع مشکل نمایش فونت فارسی در اتوکد

  6. پس از تنظیم فونت روی فونتی از خانواده دیگر روی Apply کلیک کرده و سپس روی Close کلیک کنید. پنجره Text Style بسته می شود.
  7. در اتوکد تایپ کنید: RE و اینترکنید.

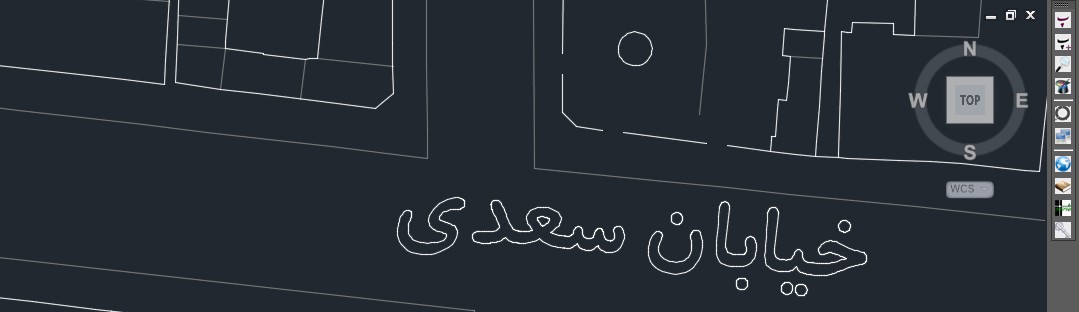

    رفع مشکل نمایش فونت فارسی در اتوکد برای نوشته های تک خطی رفع مشکل نمایش فونت فارسی در اتوکد

  8. اگر مشکل برطرف نشده بود این عمل را باز تکرار کنید و فونت قلم را روی فونتی از خانواده ای دیگر تنظیم نموده و پس از هر بار Apply و سپس Close را در پنجره Text Style کلیک کرده و در اتوکد تایپ کنید RE و اینتر نمایید. امیدوارم مشکل شما برطرف شود.


نرم افزار کدفا که در بالا به آن اشاره شد برخلاف نرم افزار های دیگر یک فونت جدید همراه خود عرضه نمی کند بلکه به شما این امکان را می دهد که با فونت هایی که چندین نرم افزار آن ها را عرضه کرده اند بدون دردسر در اتوکد فارسی تایپ کنید و براحتی یک متن نوشته شده توسط یک فرمت و یک خانواده خاص را به فرمتی دیگر تبدیل کنید و بسیاری قابلیت های دیگر از قبیل جستجوی فارسی و مبدل قدرتمند.جدیدترین ورژن کدفا (نسخه 2021)، 11 خانواده فونت و بیش از 800 فونت را پشتیبانی می کند. برای آگاهی از فرمت های پشتیبانی شونده توسط کدفا، مطلب لیست فرمت ها و فونت های پشتیبانی شونده توسط کدفا را ببینید.


امید که این مقاله مفید بوده باشد.
